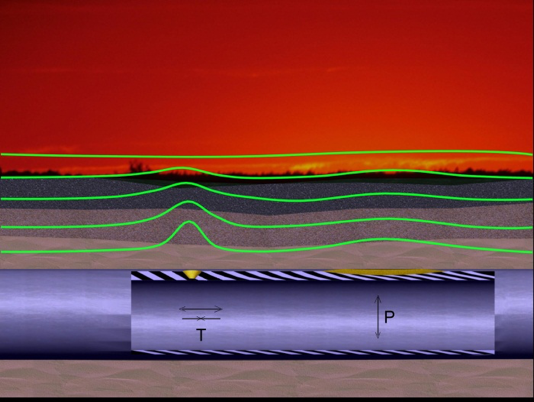

La lettura della Memoria Magnetica del Metallo è un metodo che consente di ispezionare le condotte metalli che mediante una semplice rilevazione (senza contatto) dell’andamento delle linee di flusso del campo magnetico verificandone le caratteristiche di integrità.
Il Sistema rileva eventuali anomalie e difetti delle sezioni di condotta determinando il livello di rischio esistente grazie ad una valutazione quantitativa “diretta” della condizione del metallo, le cui caratteristiche originali sono state compromesse dallo stress o da altri fattori rilevanti.

LE CARATTERISTICHE DEL SISTEMA

• Ispezione di condotte ferromagnetiche interrate e non, e sommerse.

• Assenza di limitazioni per configurazione geometrica, pressione o afflusso operativo.

• Rilevazione delle perdite di metallo (corrosione), nonché di difetti del metallo meccanici e metallurgici.

Il metodo presenta i seguenti vantaggi:

• Non interrompe l’operatività’ della condotta, indipendentemente dalla pressione di esercizio.

• Non richiede speciali attrezzature o preparazione del sito della condotta.

• Ha un costo inferiore ed una precisione superiore rispetto ai metodi
tradizionali.

• Attenuazione del segnale per distanza dell’asse tubo > 10 D;

• Diametro minimo della conduttura indagabile >4″.

LA METODOLOGIA PERMETTE DI CONSEGUIRE I SEGUENTI OBIETTIVI

• Evidenziazione delle sezioni di condotta che presentano anomalie e richiedono quindi speciale attenzione ed eventuali interventi.

• Individuazione dei parametri specifici della condotta, individuazione delle anomalie presenti e misura della criticità dei processi di deterioramento presenti.

• Individuazione della vita residua della condotta, tenendo conto dei parametri di aggressività sia del terreno ed in generale dell’ambiente circostante che del prodotto trasportato, nonché delle variazioni strutturali e delle forze agenti sulla condotta.

• Indicazioni delle condizioni di ripristino e di mantenimento della operatività della condotta.

• Revisione tecnica ed economica delle condizioni della condotta, al fine di consentire la messa in campo di efficaci politiche di copertura (assicurativa) dai rischi per situazioni di emergenza.

• Acquisizione delle informazioni necessarie a studiare le più efficaci politiche di intervento con programmi di manutenzione, anche preventiva, delle reti di condotte.

L’UTILIZZO IN ZONE SISMICHE E SOGGETTE AD ASSESTAMENTO GEOLOGICO

Nel caso di condotte interrate poste su versanti soggetti ad assestamento geologico, l’indagine, producendo dati provvisionali utili per valutare la necessità di interventi di messa in sicurezza, unitamente ai parametri caratteristici delle terre e tecnici della condotta, consentono di valutare:

• un quadro dello stato della struttura e delle sollecitazioni cui essa è soggetta;

• elementi utili una ottimale gestione delle attività manutentive/sostituzione;

• elementi utili per l’assunzione di decisioni da adottare per prevenire incidenti.

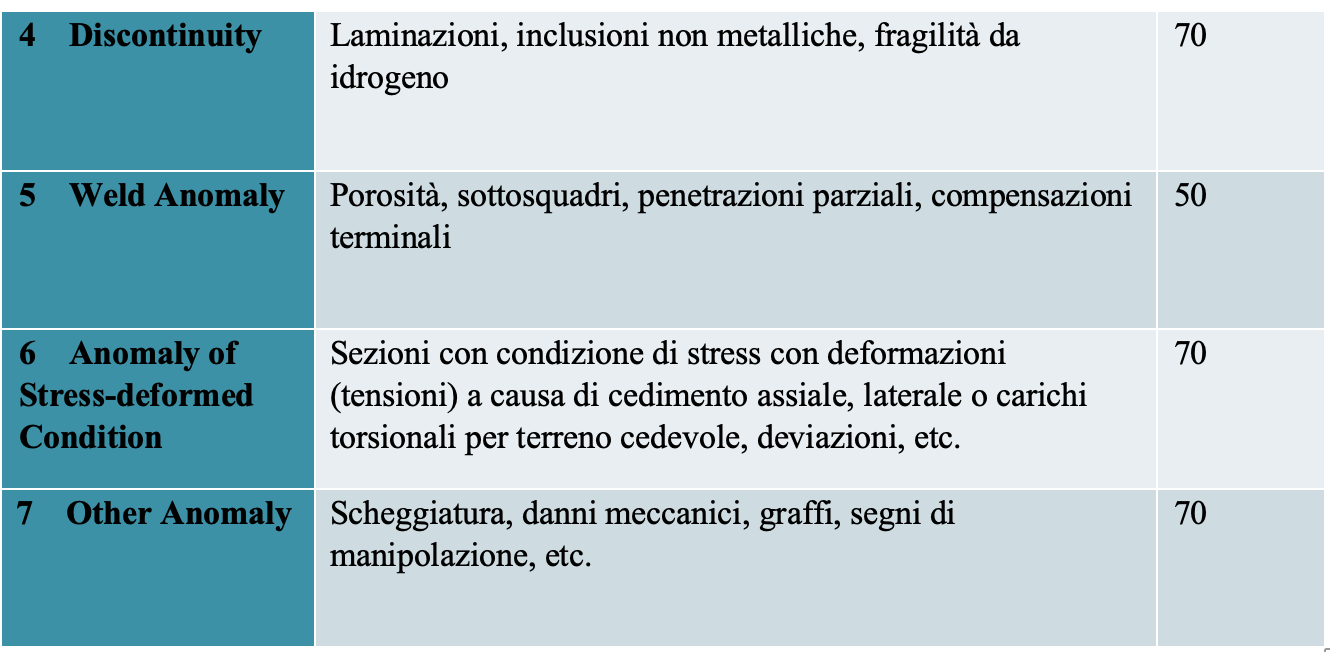

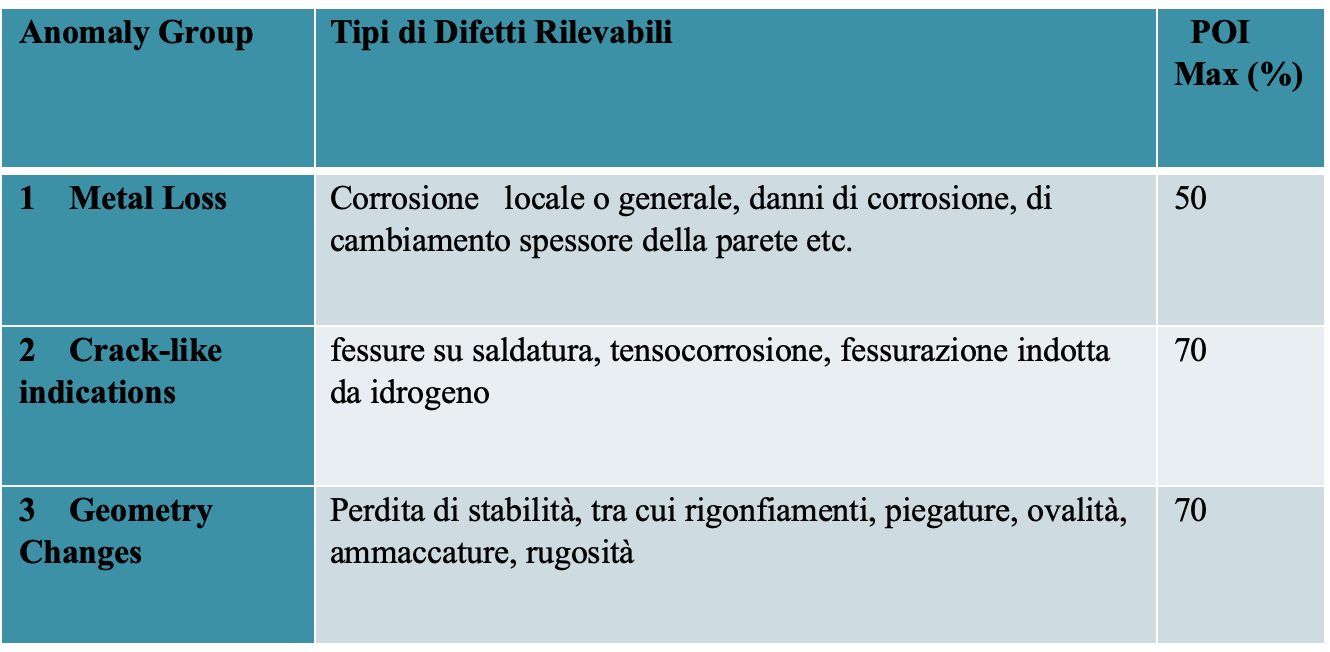

La seguente tabella elenca tutti i gruppi di anomalia che possono essere rilevati con il metodo della Memoria Magnetica del Metallo, i loro difetti corrispondenti ed osservati ed i dati sulla probabilità statistica di identificazione (POI).

                  VALUTAZIONE DI FATTORE RISCHIO “F” DELLA CONDOTTA
